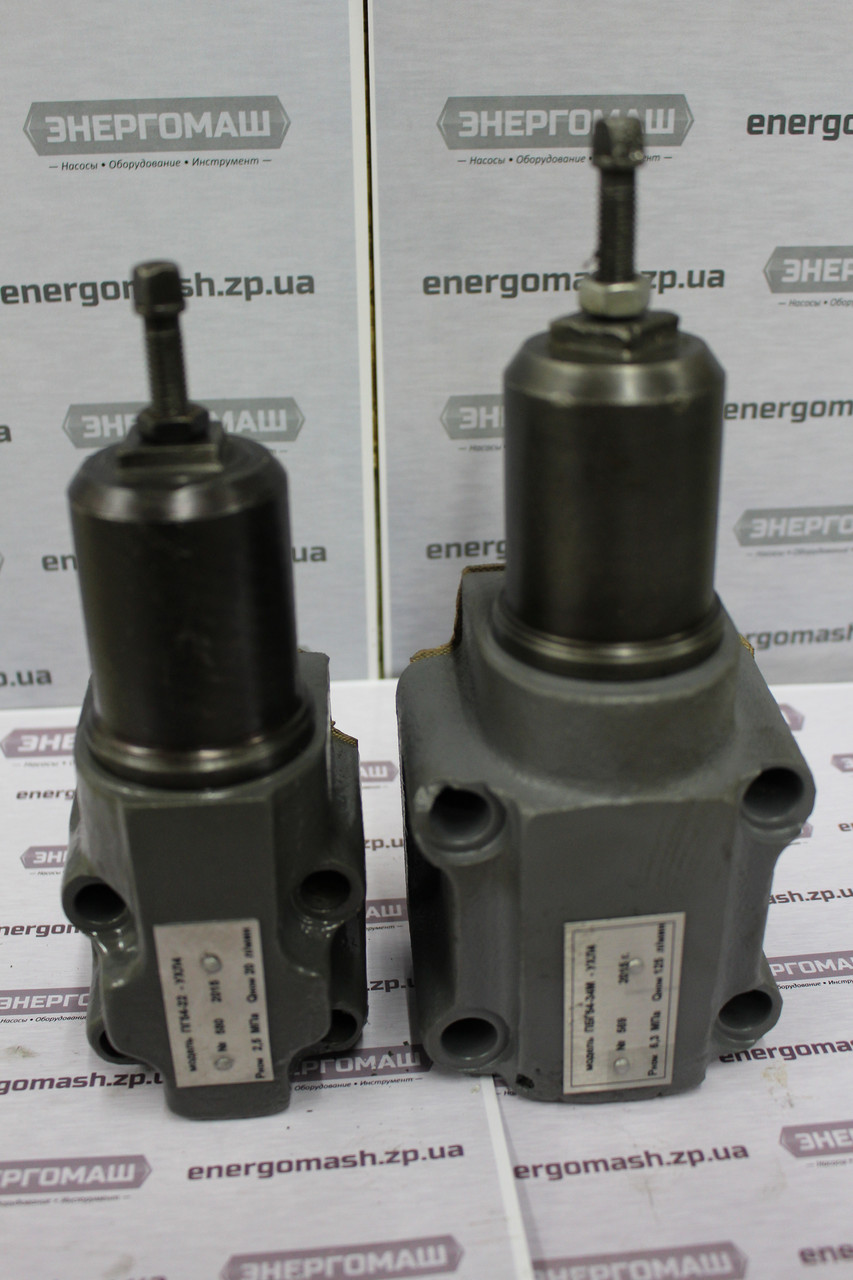

Гідроклапан тиску БГ54-34М
Гідроклапан тиску БГ54-34МВ наявності
від 1 200 грн
+380 (67) 755-66-71
  • +380 (66) 207-16-86
Купити

Опис

Гідроклапани тиску (запобіжні) Р 54-34 М, АГ 54-34 М, БГ 54-34 М, ВГ 54-34 М, ДГ 54-34 М і ПГ 54-34 М, ПАГ 54-34 М, ПБГ 54-34 М, ПВГ 54-34 М, ПДГ 54-34 М з умовним проходом 20 мм призначені:
  • для підтримки заданої різниці тисків, що визначається настроюванням пружини, подводимом і який відводиться потоки робочої рідини або в одному з цих потоків і стороннього потоці (функції клапана різниці тисків);
  • для пропускання потоку робочої рідини при досягненні заданої величини тиску, що визначається настроюванням пружини, в цьому потоці або керуючого (дистанційне керування) потоці (функції клапана послідовності);
  • для запобігання об'ємного гідроприводу від тиску, що перевищує встановлений (функції запобіжного клапана);
  • для підтримки заданого тиску шляхом безперервного зливу робочої рідини під час роботи (функції переливного клапана).

     Клапани Г54-34, АГ54-34, БГ54-34, ВГ54-34, ДГ54 34М різьбові (трубні) підключаються до гідравлічних ліній через конічну різьбу K3/4" в отворах корпусу.

     Клапани ПГ54-34, ПАГ54-34, ПБГ54-34, ПВГ54-34, ПДГ54-34М стикового приєднання (притычного), встановлюються на спеціальні монтажні панелі або плити, що мають різьбові виходи для підключення штуцерів (гідроліній).

Технічні характеристики

Параметр Норми для виконань
Гідроклапан Г54-34М, ПГ54-34М Гідроклапан АГ54-34М, ПАГ54-34М Гідроклапан БГ54-34М, ПБГ54-34М Гідроклапан ВГ54-34М, ПВГ54-34М Гідроклапан ДГ54-34М, ПДГ54-34М
Умовний прохід, мм 20 20 20 20 20
Витрата, л/хв: номін. / макс./ хв. 125 / 160 / 3
Внутрішні витоку, см3/хв, не більше 35 20 90 140 280
Тиск настроювання номінальна, МПа 2,5 1,0 6,3 10,0 20,0
Діапазон налаштування тиску, МПа 0,4-2,8 0,3-1,2 0,6-7,0 1,2-11,2 4,0-23,0
Номінальний перепад тисків, МПа 0,6
Маса клапана, кг: різьбове (стикове) 3,1 (4,0)

Умовне позначення гідроклапанів тиску

ХГ   Х   Г54-3   Х   ХХХХ

Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1
Виконання по усл. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
Позначення типу гідроклапана (М - означає "модернізований")
Виконання по номінальному тиску установки: А - 1 Мпа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
Виконання за способом монтажу: без індексу - трубний (різьбовий), П - стиковий (притычный)

Габаритні і приєднувальні розміри

Розміри гідроклапана тиску типу Г54-34 (трубне приєднання)
Модель клапана Розміри, мм
d1 d1 Hmax L B h1 h2 h3 h4 h5 h6 b
АГ 54-34 М K3/4" K1/8" 220 78 84 109 2,5 52 75 24 93 35
Р 54-34 М
БГ 54-34 М
ВГ 54-34 М
ДГ 54-34 М 242
Розміри гідроклапана тиску типу ПГ54-34 (стикове приєднання)
Модель клапана Розміри, мм
Hmax L (h14) B (h14) h1 h2 h3 h4 h5 h6 h7 h8 l1 l2 l3 l4 b d1 d2
ПАГ 54-34 М 220 88 66 109 2,5 12 20 43 61 63 32 67 53,5 29,5 13,5 55 18 13
ПГ 54-34 М
ПБГ 54-34 М
ПВГ 54-34 М
ПДГ 54-34 М 242 71

Приклад умовного позначення гідроклапана тиску модернізованого з умовним проходом 20 мм, що працює при номінальному тиском 10,0 МПа, стикового монтажу, призначеному для роботи в помірному кліматі, категорія розміщення 4:

- Гідроклапан тиску ПВГ54-34М УХЛ4.
