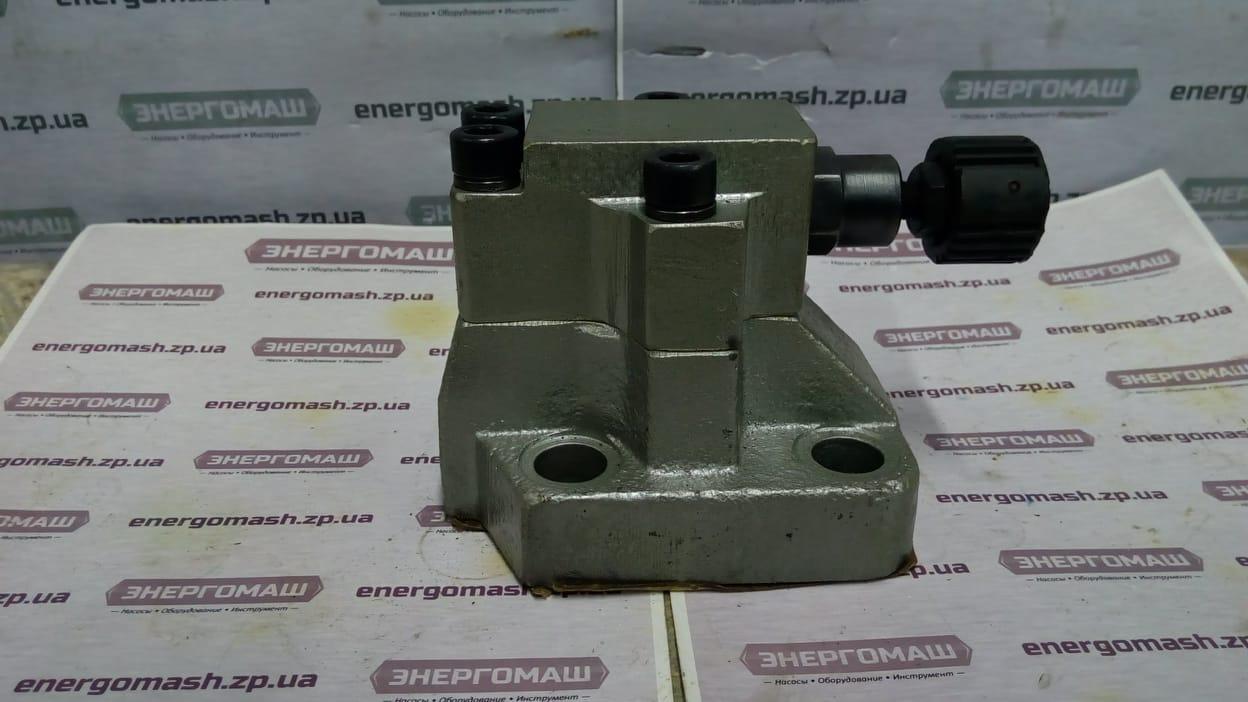

Запобіжний гідроклапан стикового МКПВ 20/3С2Р (1...3)

  • В наявності
  • Оптом і в роздріб

від 1 600 грн

Показати оптові ціни
+380 (67) 755-66-71
  • +380 (66) 207-16-86
повернення товару протягом 14 днів за домовленістю
Запобіжний гідроклапан стикового МКПВ 20/3С2Р (1...3)
Запобіжний гідроклапан стикового МКПВ 20/3С2Р (1...3)В наявності
від 1 600 грн
+380 (67) 755-66-71
  • +380 (66) 207-16-86
Купити

Опис

Клапани запобіжні МКПВ 10/3 С, МКПВ 20/3 С, МКПВ 32/3 З стикового монтажу застосовуються для запобігання гідросистем від перевантаження при підвищенні тиску, підтримки встановленої величини тиску та дистанційної розвантаження гідравлічних систем. Область застосування: гідроприводи пресів, верстатів, ливарних та ливарних машин, мобільної техніки та іншого гидрофицированного обладнання.
     Запобіжні клапани тиску непрямої дії МКПВ існують стикового і трубного монтажу. На малюнку нижче показана конструкція запобіжного клапана тиску непрямої дії МКПВ стикового монтажу.
     Клапан МКПВ складається з наступних основних деталей і вузлів: корпуса 1, клапана 8, розміщеного в гільзі 10, пружини 9 і допоміжного клапана 3, а у виконанні з електроуправлінням вони додатково комплектуються електромагнітним пілотом 1РЕ6, ВЕ6 встановлюються на клапані 3. Робоча рідина з напірної лінії надходить до отвору Р корпусу і відводиться в зливну лінію через отвір Т. Отвір Р через малий отвір 11 в клапані 8 з'єднане з надклапанній порожниною 2, звідки робоча рідина через клапан 3 може надходити в отвір Т по каналу 7.
Якщо тиск у гідравлічній системі не перевищує тиску настройки клапана 3 (регулюється гвинтом 6, стискає пружину 5), останній закритий, тиску в торцевих порожнинах клапана 8 однакові, і він притиснутий пружиною 9 до конусних сідла гільзи 10, роз'єднуючи отвори Р і Т. Коли сила від тиску робочої рідини на конус 4 допоміжного клапана перевищує його зусилля пружини, конус відходить від сідла, і рідина в невеликій кількості з отвору Р через малий отвір 11, допоміжний клапан і канал 7 проходить в отвір Т.
Через падіння тиску в отворі 11 тиск в надклапанній порожнини 2 зменшується, і клапан під дією тиску в отворі Р піднімається вгору, стискаючи пружину 9 і з'єднуючи отвори Р і Т. Переміщення клапана вгору відбувається до тих пір, поки сила від тиску в отворі Р не компенсує силу від тиску в порожнині 2 і силу пружини 9, після чого тиск в отворі Р (в напірній лінії гідравлічної системи) автоматично підтримується постійним в широкому діапазоні витрат робочої рідини через клапан.
У випадку, якщо отвір Х з'єднати з лінією зливу, тиск в порожнині 2 впаде, і клапан 8 під дією невеликого тиску (приблизно 0,3 МПа) в отворі Р підніметься, стискаючи порівняно слабку пружину 9 і з'єднуючи отвори Р і Т (режим розвантаження). У гидроклапанах МКПВ з електроуправлінням розвантаження проводиться при вимкненому (нормально відкритий виконання) або включеному (нормально закритий виконання) электромагните пілота.

Конструкція запобіжного клапана непрямої дії МКПВ для стикового монтажу

Габаритні і приєднувальні розміри МКПВ-10/3С, МКПВ-20/3С, МКПВ-32/3С

Габаритні і приєднувальні розміри МКПВ-10/3С2, МКПВ-20/3С2, МКПВ-32/3С2

Таблиця розмірів клапанів запобіжних МКПВ 10/3С2...

Позначення H H1 B1 L L1 L2 L3 L4 L5 L6 D D1 D2
МКПВ 10/3 С2В
МКПВ 10/3 С3В
МКПВ 10/3 С4В
99 20,5 80 138,5 53,8 - 22,1 47,5 21 89 22 14 13
МКПВ 10/3 С2Р
МКПВ 10/3 С3Р
МКПВ 10/3 С4Р
99 20,5 80 144,5 53,8 - 22,1 47,5 21 89 22 14 13
МКПВ 10/3 С2П
МКПВ 10/3 С3П
МКПВ 10/3 С4П
99 20,5 80 149,5 53,8 - 22,1 47,5 21 89 22 14 13
МКПВ 10/3 С2П
МКПВ 10/3 С3П
МКПВ 10/3 С4П
99 20,5 80 176,5 53,8 - 22,1 47,5 21 89 22 14 13

Таблиця розмірів клапанів запобіжних МКПВ 20/3С2...

Позначення H H1 B1 L L1 L2 L3 L4 L5 L6 D D1 D2
МКПВ 20/3 С2В
МКПВ 20/3 С3В
МКПВ 20/3 С4В
99 25 100 146 66,7 23,8 11,1 55,6 34,5 116 32 23 17
МКПВ 20/3 С2Р
МКПВ 20/3 С3Р
МКПВ 20/3 С4Р
99 25 100 152 66,7 23,8 11,1 55,6 34,5 116 32 23 17
МКПВ 20/3 С2П
МКПВ 20/3 С3П
МКПВ 20/3 С4П
99 25 100 157 66,7 23,8 11,1 55,6 34,5 116 32 23 17
МКПВ 20/3 С2П
МКПВ 20/3 С3П
МКПВ 20/3 С4П
99 25 100 184 66,7 23,8 11,1 55,6 34,5 116 32 23 17

Таблиця розмірів клапанів запобіжних МКПВ 32/3С2...

Позначення H H1 B1 L L1 L2 L3 L4 L5 L6 D D1 D2
МКПВ 32/3 С2В
МКПВ 32/3 С3В
МКПВ 32/3 С4В
99 25 113 151 88,9 31,8 12,7 76,2 42,5 152 39 29 19
МКПВ 32/3 С2Р
МКПВ 32/3 С3Р
МКПВ 32/3 С4Р
99 25 113 157 88,9 31,8 12,7 76,2 42,5 152 39 29 19
МКПВ 32/3 С2П
МКПВ 32/3 С3П
МКПВ 32/3 С4П
99 25 113 162 88,9 31,8 12,7 76,2 42,5 152 39 29 19
МКПВ 32/3 С2П
МКПВ 32/3 С3П
МКПВ 32/3 С4П
99 25 113 189 88,9 31,8 12,7 76,2 42,5 152 39 29 19

Основні параметри гідроклапана МКПВ стикового монтажу

Позначення Ду, мм Номінальний тиск настройки, МПа Діапазон регулювання тиску, МПа Номінальна витрата, л/хв Вид управління розвантаженням Маса, кг
Клапан МКПВ 10/3С2Р 10 6,3 0,3-0,7 80,0 Дистанційне гідравлічне управління розвантаженням 3,45
Клапан МКПВ 10/3С2Р1 (аналог 10-10-2-11) 10,0 0,5-12,5
Клапан МКПВ 10/3С2Р2 (аналог 10-20-2-11) 20,0 2,0-25,0
Клапан МКПВ 10/3С2Р3 (аналог 10-32-2-11) 32,0 5,0-35,0
Клапан МКПВ 20/3С2Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ 20/3С2Р1 (аналог 20-10-2-11) 10,0 0,5-12,5
Клапан МКПВ 20/3С2Р2 (аналог 20-20-2-11) 20,0 2,0-25,0
Клапан МКПВ 20/3С2Р3 (аналог 20-32-2-11) 32,0 5,0-35,0
Клапан МКПВ 32/3С2Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ 32/3С2Р1 (аналог 32-10-2-11) 10,0 0,5-12,5
Клапан МКПВ 32/3С2Р2 (аналог 32-20-2-11) 20,0 2,0-25,0
Клапан МКПВ 32/3С2Р3 (аналог 32-32-2-11) 32,0 5,0-35,0
Клапан МКПВ 10/3С3Р 10 6,3 0,3-0,7 80,0 Електромагнітне управління розвантаженням, нормально розвантажений 3,45
Клапан МКПВ 10/3С3Р1 (аналог 10-10-2-133(-131,-132)) 10,0 0,5-12,5
Клапан МКПВ 10/3С3Р2 (аналог 10-20-2-133(-131,-132)) 20,0 2,0-25,0
Клапан МКПВ 10/3С3Р3 (аналог 10-32-2-133(-131,-132)) 32,0 5,0-35,0
Клапан МКПВ 20/3С3Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ 20/3С3Р1 (аналог 20-10-2-133(-131,-132)) 10,0 0,5-12,5
Клапан МКПВ 20/3С3Р2 (аналог 20-20-2-133(-131,-132)) 20,0 2,0-25,0
Клапан МКПВ 20/3С3Р3 (аналог 20-32-2-133(-131,-132)) 32,0 5,0-35,0
Клапан МКПВ 32/3С3Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ 32/3С3Р1 (аналог 32-10-2-133(-131,-132)) 10,0 0,5-12,5
Клапан МКПВ 32/3С3Р2 (аналог 32-20-2-133(-131,-132)) 20,0 2,0-25,0
Клапан МКПВ 32/3С3Р3 (аналог 32-32-2-133(-131,-132)) 32,0 5,0-35,0
Клапан МКПВ 10/3С4Р 10 6,3 0,3-0,7 80,0 Електромагнітне управління розвантаженням, нормально навантажений 3,45
Клапан МКПВ 10/3С4Р1 10,0 0,5-12,5
Клапан МКПВ 10/3С4Р2 20,0 2,0-25,0
Клапан МКПВ 10/3С4Р3 32,0 5,0-35,0
Клапан МКПВ 20/3С4Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ 20/3С4Р1 10,0 0,5-12,5
Клапан МКПВ 20/3 С4Р2 20,0 2,0-25,0
Клапан МКПВ 20/3С4Р3 32,0 5,0-35,0
Клапан МКПВ 32/3С4Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ 32/3С4Р1 10,0 0,5-12,5
Клапан МКПВ 32/3С4Р2 20,0 2,0-25,0
Клапан МКПВ 32/3С4Р3 32,0 5,0-35,0

Структура умовного позначення клапанів МКПВ
.

     Приклад умовного позначення гідроклапана запобіжного стикового монтажу з дистанційним гідравлічним управлінням розвантаженням, з діаметром умовного проходу 20 мм, з номінальним робочим тиском 20 МПа, з діапазоном регулювання тиску 2,0-25 МПа, з номінальною витратою робочої рідини 160 л/хв, для районів з помірним і холодним кліматом:

     Гідравлічний Клапан запобіжний МКПВ-20/3С2Р2 УХЛ4

Інформація для замовлення

  • Ціна: від 1 600 грн
