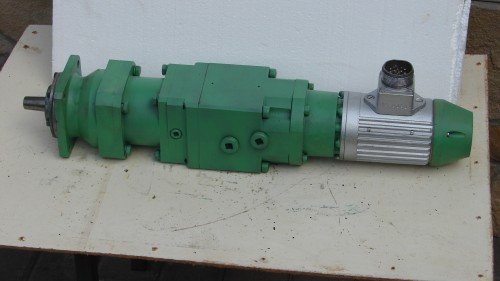

Гідропідсилювач Э32Г18-24К

  • В наявності
  • Оптом і в роздріб

5 400 грн

Показати оптові ціни
+380 (67) 755-66-71
  • +380 (66) 207-16-86
повернення товару протягом 14 днів за домовленістю
Гідропідсилювач Э32Г18-24К
Гідропідсилювач Э32Г18-24КВ наявності
5 400 грн
+380 (67) 755-66-71
  • +380 (66) 207-16-86
Купити

Опис

Гидроусилители крутящих моментов Э32Г18-22, Э32Г18-23, Э32Г18-24 предназначены для перемещения рабочих органов металлорежущих станков или других машин с числовым программным управлением в соответствии с электрическими импульсами, подаваемыми на вход усилителя, причем перемещение определяется числом поданных импульсов, а скорость перемещения - частотой следования импульсов. Гидроусилители работают на минеральных маслах с кинематической вязкостью от 20 до 200 мм 2 и с температурой от плюс 10 до плюс 60 0 С при температуре окружающей среды от 0 до плюс 40 0 С.

Технічні характеристики підсилювачів Э32Г18-22К, Э32Г18-23К, Э32Г18-24К

Найменування параметра

Э32Г18-22К Э32Г18-23К Э32Г18-24К
1. Номінальний тиск, МПа 6,3
2. Крутний момент, Н*м
–при частоті 2 Гц 7 14 31
–при частоті 10 Гц 11 22 46
–при максимальній частоті 11 22 46
3. Робочий об'єм, см3 20 40 80
4. Найбільш ефективна потужність, кВт 2,2 4,4 4,6
5. Крок електродвигуна, град 1,5 +/- 0,45
6. Максимальна частота проходження імпульсів, імп/с 8000 8000 4000
7. Максимальна частота обертання, об/хв при номінальному перепаді 2000 2000 1000
8. Максимальна частота проходження імпульсів при пуску і зупинці, імп/с 2000
9. Статистична неточність при навантаженні 0,7 Мкр., град +/- 1,2
10. Ошибка угла поворота выходного вала при нагрузке 0,7 Мкр., град +/- 1,0
11. Допускаемая инерционная нагрузка, кг*м2 0,005 0,016 0,033
12. Корректированный уровень звуковой мощности, LpA, ДБА 78 78 82
13. Масса (без рабочей жидкости), кг,не более 15,5 18,5 34,3
14. Номинальный перепад давления ,МПа 6,0
15. Максимальное давление дренажа, МПа 0,04
16. Утечка масла из дренажного отверстия, не более, л/мин 0,5
17. Тип шагового двигателя ШД5Д1МУ3
18. Ток в цепи фазовой обмотки, А 3 +/- 0,1
19. Напряжение питания постоянного тока, В 48 +4,6 / - 7,2
20. Шаг гидроусилителя, град 1,5 + 0,65/ - 0,50

Габаритные и присоединительные размеры

Структура условного обозначения

Гідропідсилювач крутного моменту Э32Г18-24К УХЛ4
