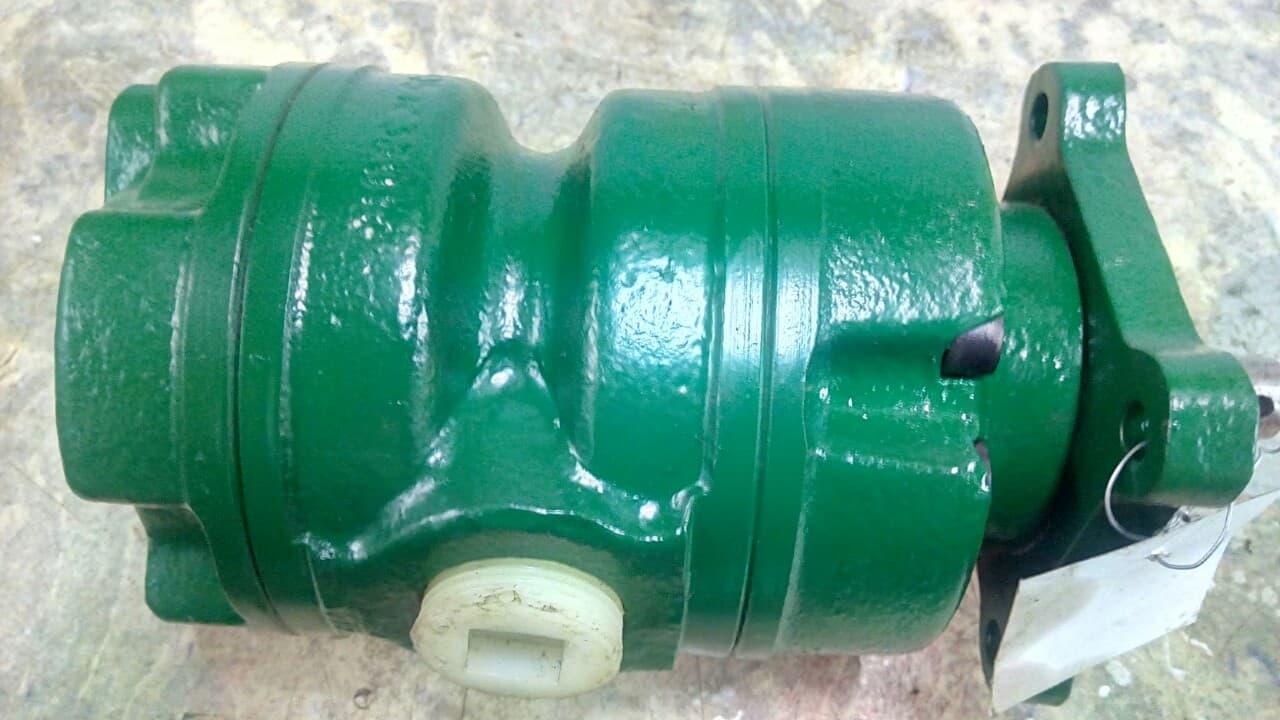

Насос 8БГ12-22М пластинчастий (лопатевої) двухпоточный (габарит 1+1)

Пластинчасті насоси БГ12-21(А)М, БГ12-22(А)М, БГ12-23(А)М, БГ12-24(А)М, БГ12-25АМ однопоточні нерегульовані першого і другого габариту з постійним напрямком потоку масла призначені для подачі під тиском чистого мінерального масла в гідросистеми верстатів та інших машин.

Насоси виготовляються однопоточні (БГ12-2...М) і двопоточні . Двопоточні насоси призначені для подачі під тиском мінерального масла двома незалежними потоками.

Робочий тиск насосів 12,5 МПа (пікове 14 МПа). Насоси працюють на чистих мінеральних маслах в'язкістю від 17 до 400 сСт при температурі масла від +10 до +50 °С при температурі навколишнього середовища від 0 до +40 °С. Масло, що надходить у насос, має бути відфільтрований від частинок розмірами більше 0,025 мм

Напрямок обертання вала насоса праве. За особливим замовленням насоси можуть виготовлятися з лівим напрямком обертання вала. В замовленні необхідно вказати типорозмір насоса і напрямок обертання вала.

Наприклад, для насоса правого обертання — БГ12-23АМ, для насоса лівого обертання — БГ12-23АМ лев.

1. Структура умовного позначення БГ12-2...(А)М

12   БГ12-2 - 2А   М   УХЛ4                   УХЛ4 = кліматичне виконання і категорія розміщення. М = виконання (модернізований). Типорозмір і подача насоса: Перший габарит: 1, 1А, 2, 2А, 3, 3А (див. таблицю 2 нижче); Другий габарит: 4А, 4, 5А (див. таблицю 2 нижче) БГ12-2 = серія пластинчастих насосів. 5, 8, 12, 18, 25, 35 = пластинчастий насос двухпоточный .

2. Характеристики двопоточних насосів БГ12-2 М...

Модель насоса	БГ12-21АМ	БГ12-21М	БГ12-22АМ	БГ12-22М	БГ12-23АМ	БГ12-23М	БГ12-24АМ	БГ12-24М	БГ12-25АМ
Тиск на виході ном. / макс., кгс/см2	125 / 140
Тиск на вході, кгс/см2	±0,2
Робочий об'єм, см3	5	8	12,5	16	20	25	45	56	80
Частота обертання ном. / макс. / хв. об/хв	1500 / 1800 / 1200
Подача, л/хв	5,4	9	14,6	19,4	25,5	33	56	73,9	108
Номінальна потужність, кВт	2	3,06	4,6	5,65	6,94	8,45	15,1	19,6	26
Маса насоса, кг	9,2						22

3. Розміри насосів БГ12-21(А)М, БГ12-22(А)М, БГ12-23(А)М (перший габарит)

4. Розміри насосів БГ12-24АМ, БГ12-24М, БГ12-25АМ (другий габарит)

Приклад умовного позначення при замовленні пластинчастого насоса нерегульованого з номінальним робочим об'ємом 56 см3, номінальною подачею 70 л/хв і номінальним робочим тиском на виході 12,5 МПа:
Насос БГ12-25АМ УХЛ4.
