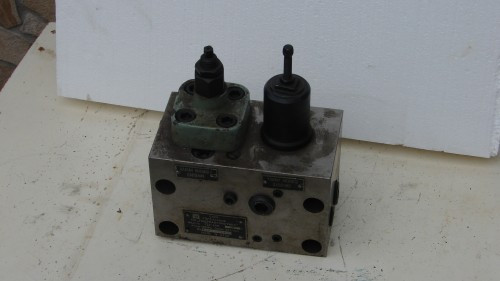

Гідропанель Г53-34М, Г53-36М

Гидропанели розділові типу Г5З-... призначені для запобігання гідросистем верстатів і інших гидрофицированных механізмів від перевантаження, мають дві напірні лінії (наприклад, живляться двома насосами).



Гидропанели 1-го виконання по гідравлічній схемі (Г53-3) забезпечують:

- розвантаження лінії низького тиску по гідравлічному сигналу, що подається з лінії високого тиску або дистанційно;



- дистанційну розвантаження обох ліній по гідравлічному сигналу.

Гидропанели 2-го виконання по гідравлічній схемі (2Г53-3) забезпечують:

- захист лінії низького тиску від тиску, що перевищує встановлений клапаном низького тиску, підтримання постійного тиску;

- дистанційну розвантаження лінії низького тиску по електричному сигналу з регульованим тиском розвантаження.

Гидропанели обох виконань забезпечують:

- об'єднання потоків від двох напірних ліній при тиску в гідросистемі, що не перевищує встановлене клапаном низького тиску;

- поділ потоків при тиску в гідросистемі, що перевищує встановлений клапаном низького тиску;

- захист лінії високого тиску від тиску, що перевищує встановлений клапаном високого тиску, підтримання постійного тиску.

Виконання гидропанелей розрізняються гідравлічною схемою, видом монтажу, номінальним тиском, сумарною номінальною витратою, видом струму, кліматичним виконанням.

Гидропанели працюють на мінеральних маслах кінематичною в'язкістю від 22 до 150 мм2/с (сСт) і температурою від +10°С до +55°С при температурі навколишнього середовища від +1°С до +55°С. Масло повинно бути очищено не грубіше 12 класу чистоти по ГОСТ 17216-71.



Рекомендовані робочі рідини - мінеральні масла І-20А, І-ЗОА ГОСТ 20799-75, ВНДІ НП-403 ГОСТ 16728-78.

 Структура позначення гидропанелей.

* тільки для гидропанелей з номінальним сумарною витратою 2,5 дм3/с (160 л/хвилину) без електричного управління різьбового виду монтажу.

** тільки для гидропанелей з номінальним сумарною витратою 1,25 дм3/с (80 л/хвилину).

Габаритні і приєднувальні розміри.

Номер отвори	Різьблення по ГОСТ 6111-52	Призначення отвори
1	К1/4"	Приєднання лінії низького тиску
2	К1/4"	Приєднання лінії високого тиску
3	К1/4"	Злив
4	К1/8"	Приєднання до гідророзподілювача при дистанційній розвантаженні обох ліній
5	К1/8"	Для дистанційного розвантаження лінії низького тиску
6	К1/8"	Для установки пробки при дистанційній розвантаження лінії низького тиску





Номер отвори	Діаметр отвору, мм		Призначення отвори
	ПГ53-34М	ПГ53-36М
1	18	37,4	Приєднання лінії низького тиску
2	18	37,4	Приєднання лінії високого тиску
3	18	37,4	Злив
4	5	5	Приєднання до гідророзподілювача при дистанційній розвантаженні обох ліній
5	5	5	Для дистанційного розвантаження лінії низького тиску
6	-	-	Для установки пробки при дистанційній розвантаження лінії низького тиску



Позначення	Розміри, мм
	А1	А2	А3	А4	А5	В	В1	У2	У3	В4	В5	В6	Вmax
ПГ53-34М	32,5	54	58	83	78	101	137	36	91	29	70	51	106
ПГ53-36М	41	75	79	115	37	121	201	70	146	53	146	87	128



Позначення	Розміри, мм
	З	З1	З2	D	d	Hmax	h	h1	h2	L	Lmax
ПГ53-34М	55	15	145	20	13	213	110	95	58	175	186
ПГ53-36М	30	17	216	26	17	243	145	128	80	250	261



Номер отвори	Різьблення по ГОСТ 6111-52	Призначення отвори
1	К3/4"	Приєднання лінії низького тиску
2	К3/4"	Приєднання лінії високого тиску
3	К3/4"	Злив

I - гідророзподільник D_y6.



Номер отвори	Діаметр посадкового місця під кільце, мм		Призначення отвори
	зовнішній	внутрішній
1	29	18	Приєднання лінії низького тиску
2	29	18	Приєднання лінії високого тиску
3	29	18	Злив



I - гідророзподільник D_y 6.



Номер отвори	Різьблення по ГОСТ 6111-52	Призначення отвори
1	К1/4"	Приєднання лінії низького тиску
2	К1/4"	Приєднання лінії високого тиску
3	К1/4"	Злив

Основні технічні дані

Параметр	Г53-34М ПГ53-34М	АГ53-34М АПГ53-34М	2Г53-34М 2ПГ53-34М		2АГ53-34М 2АПГ53-34М		Г53-36М ПГ53-36М	АГ53-36М АПГ53-36М	БГ53-36М
Номінальний тиск, Мпа (кгс/см2)	10,0 (100)	20,0 (200)	10,0 (100)		20,0 (200)		10,0 (100)	20,0 (200)	32,0 (320)
Номінальна витрата (сумарний на вході), дм3/с (л/хв)	1,25 (80)	1,25 (80)	1,25 (80)		1,25 (80)		2,50 (160)	2,50 (160)	2,50 (160)
Мінімальний витрата в лінії високого тиску, дм3/с (л/хв)	0,05 (3)	0,05 (3)	0,05 (3)		0,05 (3)		0,083 (5)	0,083 (5)	0,083 (5)
Діапазон тисків клапани низького тиску, МПа (кгс/см2)	0,6-7,0 (6-70)	0,6-7,0 (6-70)	1,0-11,2 (10-112)		1,0-11,2 (10-112)		0,6-7,0 (6-70)	0,6-7,0 (6-70)	0,6-7,0 (6-70)
Діапазон тисків клапана високого тиску, МПа (кгс/см2)	1,6-11,2 (16-112)	1,6-23  (16-230)	1,6-11,2 (16-112)		1,6-23  (16-230)		1,6-11,2 (16-112)	1,6-23  (16-230)	2,5-35  (25-350)
Маса, кг, не більше	14	14	23,1	17,6	23,1	17,6	28,6	28,6	30,0

Комплект гумових кілець
