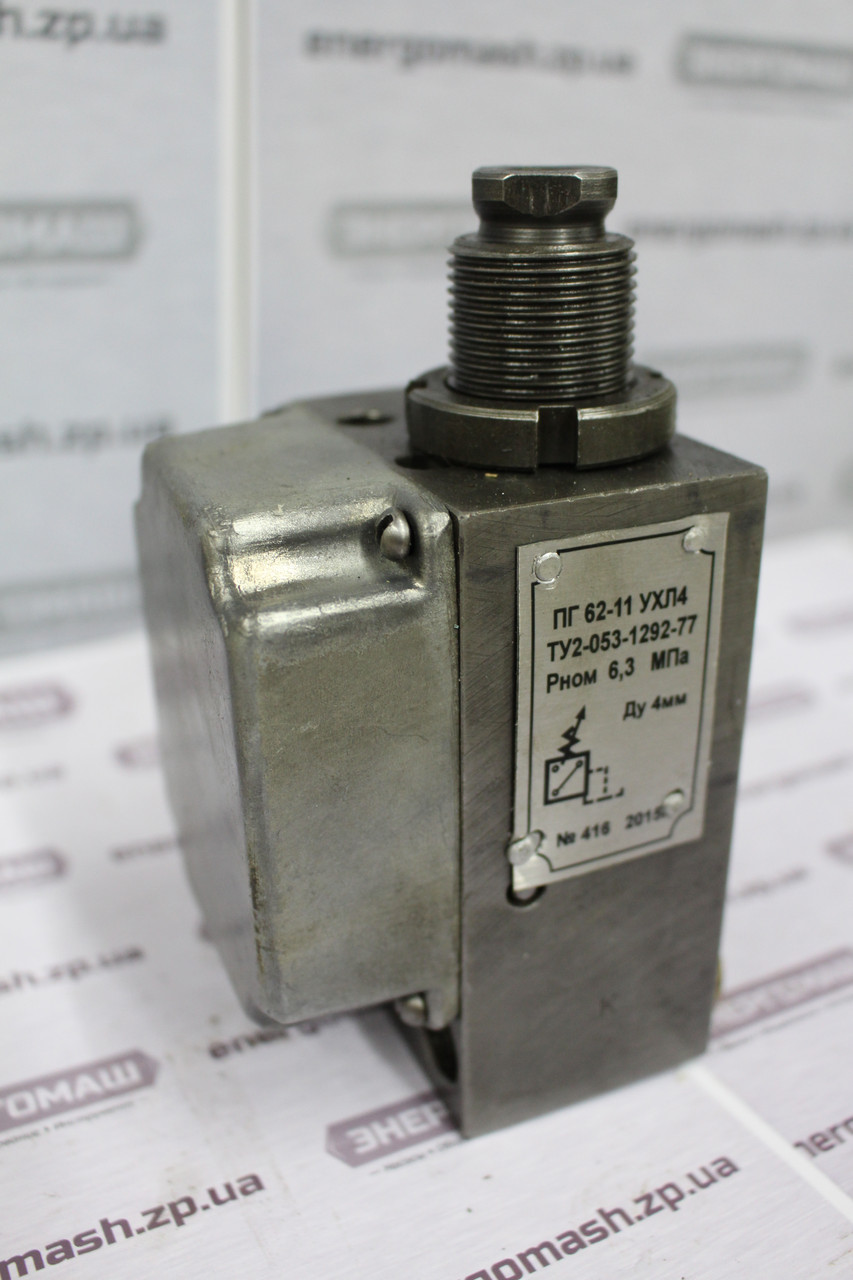

Реле тиску ПГ62-11
Реле тиску ПГ62-11В наявності
від 800 грн
+380 (67) 755-66-71
  • +380 (66) 207-16-86
Купити

Опис

Реле тиску ПГ62-11, БПГ62-11, ВПГ62-11, ГПГ62-11

Реле тиску ПГ 62-11, БПГ 62-11, ВПГ 62-11, ГПГ 62-11 плунжерного типу з електричним мікроперемикачем призначені для контролю тиску робочого середовища в гідравлічних системах верстатів і інших промислових машин з тиском до 32 МПа.
     Реле тиску ПГ62-11 застосовується для автоматизації роботи верстатів, відведення інструментів при надмірному підвищенні зусилля подачі, автоматичного відведення супорта при роботі з упорів та ін. Ці функції управління здійснюються на відстані золотниковим пристроями. призначений для послідовного включення або виключення окремих виконавчих органів машини і для здійснення дистанційного керування.
     Реле тиску ПГ62 11, БПГ62 11, ВПГ62 11, ГПГ62 11 можуть забезпечити контроль за тиском в гідросистемі з подачею электросигнала, свідчить, наприклад, про перевантаження системи.

Основні технічні характеристики

Параметр Виконання
ПГ62-11 БПГ62-11 ВПГ62-11 ГПГ62-11
Контрольоване тиск, МПа 0,6 - 5,0 0,8 - 10,0 1,0 - 20,0 1,5 - 32,0
Нечутливість (при роботі з гумовим ущільненням на золотнику), МПа 0,5 1 1,5 2,0
Витік масла з дренажного отвору не більше, см3/хв 10 20 50 75
Маса реле тиску, кг 3,0 3,0 3,0

3,0

Габаритні розміри:

Принцип дії

         Реле тиску ПГ62-11 складається з наступних деталей і вузлів: корпуса 8, золотника 4, пружин 7 і 13, регулювального гвинта 10, сідла 6, важеля 12, 16 осі, контргайки 9 і мікроперемикача 11. Олія з контрольованої лінії гідросистеми підводиться через отвір 3 в порожнину 15 під торець золотника 4. Зверху золотник навантажений регульованим зусиллям пружини 7. При підвищенні тиску в гідросистемі до величини, яка визначається настроюванням пружини 7, золотник 4 переміщається вгору і повертає важіль 12 таким чином, що останній відходить від мікроперемикача 11. В результаті мікроперемикач спрацьовує і видає в систему управління електричний сигнал про те, що тиск досягло заданої величини. При подальшому збільшенні тиску золотник піднімається вгору до упору його буртика в корпус, причому в крайньому положенні золотника важіль 12 ще може повертатися, що виключає можливість поломки важеля внаслідок дії на золотник робочого тиску. При зменшенні тиску пружина 7 опускає золотник вниз, а пружина 13, повертаючи важіль 12, повертає мікроперемикач в початковий стан. Оскільки при збільшенні тиску важіль 12 відходить від мікроперемикача, а зворотне спрацювання забезпечується порівняно слабкою пружиною 13, конструкцією гарантується надійна робота мікроперемикача. Витоку по золотнику відводяться в дренажну лінію через проточку 14 в корпусі. Для підвищення чутливості реле тиску може бути демонтовано ущільнювальне кільце 5, однак при цьому можливі зовнішні витоку масла. Налаштування робочого положення мікроперемикача проводиться за допомогою сухариків 2, в які вкручуються його кріпильні гвинти. Сухарики разом з мікроперемикачем можуть переміщатися щодо корпусу в межах пазів 1.

     Приклад умовного позначення реле тиску з контрольованим тиском від 1 до 20 МПа, з нечутливістю до 1-го МПа, з витоком робочої рідини з внутрішніх порожниною не більше 20 см3/хв, призначеного для роботи в помірному і холодному кліматі, категорія розміщення 4:

     Реле тиску ВПГ62-11 УХЛ4.
