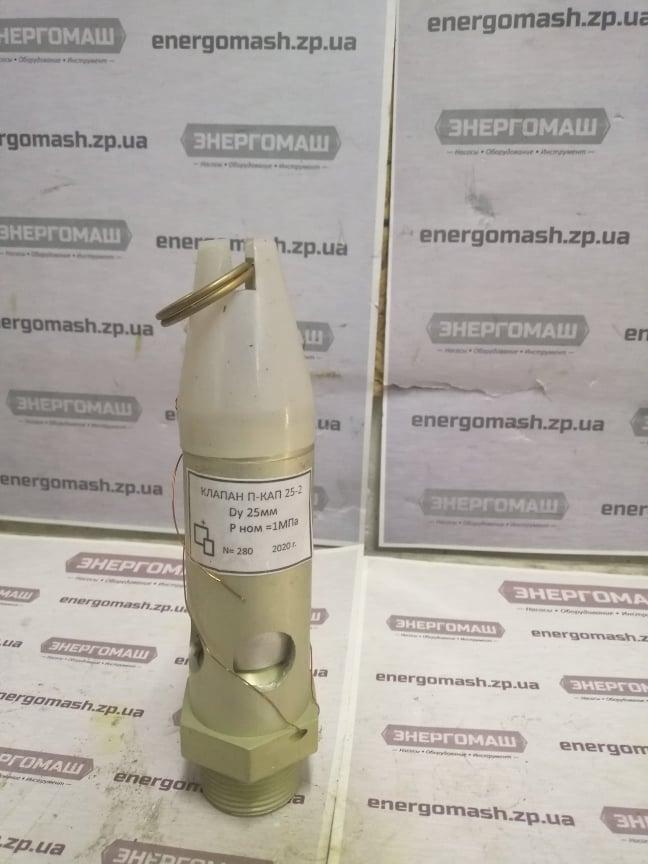

Клапан запобіжний П-КАП 25-2

  • В наявності
  • Оптом і в роздріб

від 800 грн

Показати оптові ціни
+380 (67) 755-66-71
  • +380 (66) 207-16-86
повернення товару протягом 14 днів за домовленістю
Клапан запобіжний П-КАП 25-2
Клапан запобіжний П-КАП 25-2В наявності
від 800 грн
+380 (67) 755-66-71
  • +380 (66) 207-16-86
Купити

Опис

Пневмоклапани запобіжні П-КАП 16-1, П-КАП 16-2, П-КАП 16-3, П-КАП 25-1, П-КАП 25-2, П-КАП 25-3 призначені для автоматичного випуску стисненого повітря при перевищенні тиску понад допустимого в замкнутому об'ємі. Пневмоклапан запобіжний працює в пневматичній системі з тиском від 0,2 до 1,0 МПа, ступінь очищення стисненого повітря якою повинна бути не грубіше 10 класу ГОСТ 17433-83.
     Пневмоклапани П-КАП16, П-КАП25 налаштовується на робочий тиск і пломбується підприємством -споживачем при установці його в пневматичній системі.
Віброміцність і вібростійкість пневмоклапана відповідає II ступеня за ГОСТ 28988-91.
Виробник гарантує відповідність пневмоклапанов П-КАПМ-16, П-КАПМ-25.
     Пневмоклапан П-КАП 16 (П-КАП 25) повинен бути розміщений у місці, доступному для огляду та обслуговування. Щоб пневмоклапан не відключався від посудини не слід між ними ставити запірні пристрої.
У процесі експлуатації необхідно періодично, не рідше одного разу в зміну, примусово відкрити клапан. Положення пневмоклапана при монтажі - будь-яке, але його слід встановлювати таким чином, щоб скидання робочого середовища був направлений у безпечне для оператора місце. забезпечує випуск стиснутого повітря при перевищенні контрольованого тиску більш ніж на 15% - для посудин з тиском 0,3 МПа до 1,0 МПа (наприклад, у складі пневмоблоков запобіжних вимогою технічних умов при дотриманні споживачем умов експлуатації, транспортування і зберігання. Гарантійний термін експлуатації пневмоклапана запобіжного 18 місяців з моменту введення в експлуатацію, при напрацюванні, що не перевищує 5000 годин. повинен встановлюватися на патрубках, присоединительньк трубопроводах або безпосередньо на судинах. При установці на одному патрубку кількох запобіжних клапанів площа 1,25 сумарної площі перетину клапанів, встановлених на ньому. Відбір робочого середовища з патрубків (або на ділянках приєднувальних трубопроводів від посудини до клапана), на яких встановлені пневмоклапани не допускається.

Умовне позначення клапанів П-КАП

П-КАП(М)   16 - 3   УХЛ4   ТУ2-053-0224842-011-89

Позначення ТУ
Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1
Виконання по номінальному тиску і приєднувальних різьбі для Ду=16 мм:
1 - 0,4 МПа, М24х1,5
2 - 0,63 МПа, М24х1,5
3 - 1,0 МПа, М24х1,5

Виконання по номінальному тиску і приєднувальних різьбі для Ду=25 мм і Ду=20 мм (див. таблицю нижче):
1 - 0,4 МПа, М33х2
2 - 0,63 МПа, М33х2
3 - 1,0 МПа, М33х2
4 - 1,0 МПа, G3/4
Умовний прохід: 16 - Ду=16 мм, 25 - Ду=25 мм (20 - Ду=20 мм, див. таблицю нижче)
Умовне найменування запобіжного клапана

Основні технічні характертистики клапанів П-КАП(М)

Параметр Модель
П-КАП16-1 П-КАП16-2 П-КАП16-3 П-КАП16-4 П-КАП25-1 П-КАП25-2 П-КАП25-3 П-КАП20-4
Умовний прохід, мм 16 25 20
Номінальний тиск, МПа 0,4 0,63 1,0 1,0 0,4 0,63 1,0 1,0
Межі налаштування тиску повітря, МПа 0,2-0,5 0,5-0,7 0,7-1,0 0,7-1,0 0,2-0,5 0,5-0,7 0,7-1,0 0,7-1,0
Перевищення тиску над тиском настройки при якому відкривається клапан, не більше 15% налаштування тиску
Зниження тиску в порівнянні з тиском настройки, при якому клапан закривається, не більше 10% налаштування тиску
Номінальний витрата повітря через клапан, м3/хв 2,0 2,6 3,6 3,6 4,6 6,5 9,0 9,0
Приєднувальна різьба М24х1,5 G 1/2 М33х2 G 3/4
Маса клапана, кг, не більше 0,2 0,45

Принцип роботи та вказівки по експлуатації клапанів П-КАП

     Принцип роботи клапанів П-КАП (П-КАПМ):
Пневмоклапан являє собою повну пружинну підйомну конструкцію, що забезпечує високу пропускну здатність при відкритті клапана для пониження тиску в системі. При підвищенні тиску під клапаном тиску понад налаштування клапан відходить від сідла, стискаючи пружину. Реактивна сила струменя підтримує клапан в піднятому положенні, забезпечуючи вільний прохід повітря до падіння тиску нижче номінального значення спрацьовування. Після чого клапан закривається. Для примусового відкриття клапана служить кільце, за допомогою якого проводиться перевірка справності клапана.

     Вказівки по експлуатації:
Для налаштування пневмоклапана необхідно його встановити на місце і підключити пневмосистему. Створити редукційним клапаном необхідний робочий тиск. Потім зняти кільце 1, вивернути гвинт 5, зняти захисний ковпачок 2, послабити контргайку 4 обертанням проти годинникової стрілки. Налаштування проводився регулювальним гвинтом 3. При обертанні регулювального гвинта 3 за годинниковою стрілкою величина тиску спрацьовування пневмоклапана збільшується, проти годинникової стрілки - зменшується. Якщо в момент установки у пневмоклапана немає витоку, необхідно обертаючи регулювальний гвинт 3 проти годинникової стрілки домогтися спрацьовування пневмоклапана 1 (скидання повітря в атмосферу), потім закручуючи гвинт 3 домогтися припинення витоку повітря. Якщо в момент установки є витік чи скид повітря в атмосферу, гвинт 3 необхідно повернути за годинниковою стрілкою до припинення витоку повітря. Потім затягнути контргайку 4, обертанням за годинниковою стрілкою і притримуючи регулювальний гвинт 3, перешкоджаючи його повороту. Встановити захисний ковпачок 2, встановити кільце 1 і гвинт 5, опломбувати пломбою 6.
