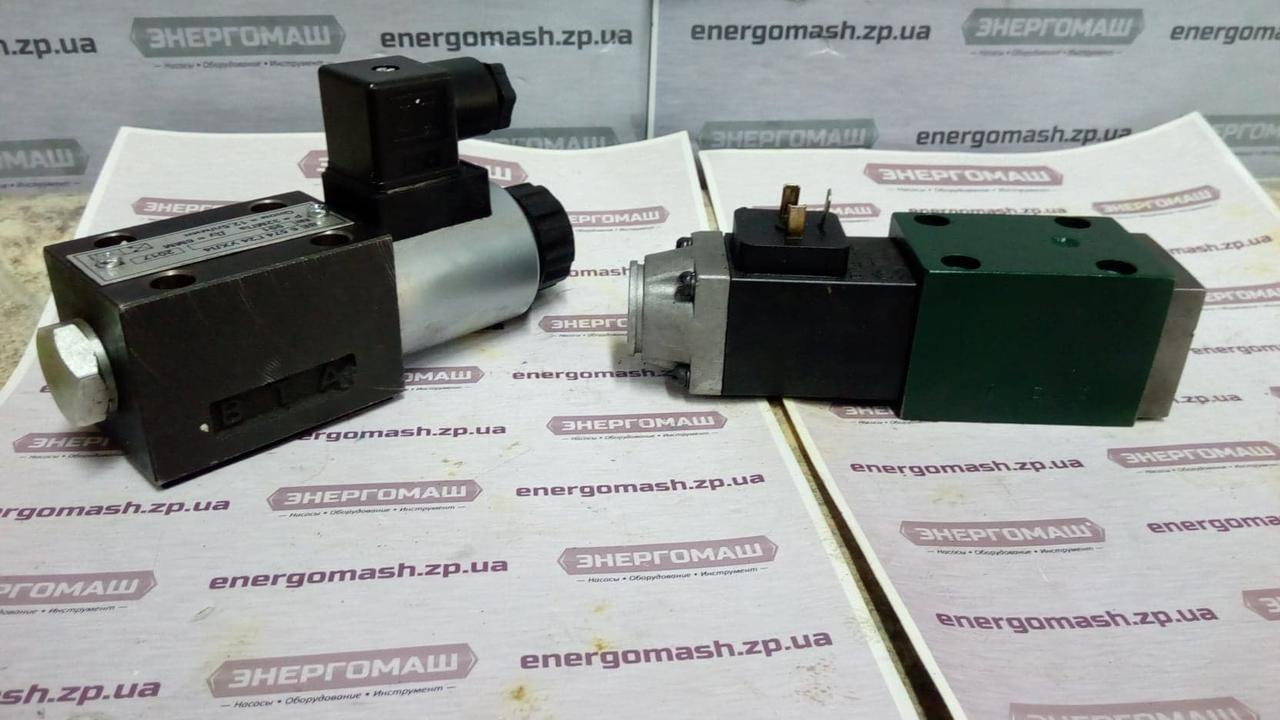

Показать оптовые ценыГидрораспределители типа В6 предназначены для изменения направления или пуска и останова потока рабочей жидкости в гидравлических системах станков, прессов и других машин с давлением до 320 кгс/см2. В зависимости от исполнения гидрораспределители могут иметь различные схемы распределения потока рабочей жидкости и применяться с электрическим, гидравлическим, пневматических, ручным и механическим видом управления.
|
Наименование |
Условный проход, мм |
Давление на входе, МПа, (кгс/см2) |
Расход рабочей жидкости (л/мин) |
Максимальное давление на выходе, МПа (кгс/см2) |
Масса, кг, не более |
|
ВЕ6 с 2 э/м |
6 |
32(320) |
12,5 ... 16 |
6(60) |
1,6 |
|
ВЕ6 с 1 э/м |
6 |
32(320) |
12,5 ... 16 |
6(60) |
1,6 |
|
РММ6 |
6 |
32(320) |
12,5 ... 16 |
6(60) |
1,6 |
|
РМР6 |
6 |
32(320) |
12,5 ... 16 |
6(60) |
1,6 |
|
ВХ6 |
6 |
32(320) |
12,5 ... 16 |
6(60) |
1,6 |
Структура условного обозначения гидрораспределителя типа В6
|
В |
Распределитель(золотниковый) |
|
Е |
Вид управления Е-электромагнитное Х-гидравлическое МР-ручное ММ-механическое |
|
6 |
Условный проход в 6 мм |
|
574 |
Схема распределения потока рабочей жидкости |
|
|
Способ установки золотника: О - без пружинного возврата для схем 574 574А (кроме ВМР6) ОФ - без пружинного возврата с фиксацией для схем 573 (только для РЕ6), 574 и 574А (кроме РМР6) Ф - без пружинного возврата с фиксацией (только для РММ6) Не обозначается пружинный возврат |
|
В110У |
Род тока напряжения частота и тип привода эл. магнита: В - переменный ток напряжение24, 36, 110(127), 220В (частота 50 Гц не обозначается) 220В частота 60 Гц Г - постоянный ток напряжение 12, 24, 48, 110, 220В Не обозначается эл. магнит КВМ35, ПЭ35 |
|
|
Ручное управление электромагнитом для (ВЕ) Н - электромагнит с кнопкой управления Не обозначается - электромагнит без кнопки управления М - эл. магнит ЭМ6М |
|
|
Подсоединение электрокабеля к электромагниту Не обозначается штепсельный разъем ЭМ6-900 для исполнении УХЛ4 04, ХЛ1. Д - штепсельный разъем с выпрямителем для привода ЭМ6М. Д1 - выпрямитель встроен в колодку привода для напряжения 110 и 220В частотой 50 или 60Гц, при этом ШР - общего исполнения. Су- подвод через угловой штепсельный разъем 2РМГ для исполнения ХЛ1 и по заказу покупателя для исполнении УХЛ4 04. Сп- подвод через прямой штепсельный разъем 2РМГ для привода ПЭ35. С1- однопроводный штепсельный разъем |
|
УХЛ4 |
Климатическое исполнение и категория размещения: УХЛ4,04,ХЛ1 ГОСТ 15150 Степень защиты:6 - степень защиты JP65 для привода ПЭ35 Не обозначается -JР54 |
Гидрораспределители ВЕ6.. с электромагнитным управлением.
Гидрораспределители РММ6.. с ручным управлением.
Гидрораспределители РМР6.. с механическим управлением трехпозиционные.
Гидрораспределители PМP6.. с механическим управлением двухпозиционные.
Присоединительные размеры гидрораспределителей P6.
Плита присоединительная для гидрораспределителей P6
Структура условного обозначения односторонних гидрораспределителей
|
Характеристики
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ВЕ | 6 | 44 | В110 | НМ | |||||
|
НМ = тип управляющих катушек - "мокрая", работает в масле
|
|||||||||
 |
|||||||||
|
Управляющее напряжение электромагнита:
Г24 = 24 вольта постоянного тока В110 = 110 вольт переменного тока В220 = 220 вольт переменного тока |
|||||||||
 |
|||||||||
|
Гидравлическая схема золотника:
14 =  24 =  34 =  44 =  64 =  |
|||||||||
 |
|||||||||
|
6 = условный проход
|
|||||||||
 |
|||||||||
|
ВЕ = тип устройства
|
|||||||||
Пример условного обозначения гидравлического золотникового распределителя с двухсторонним электромагнитным управлением, Ду = 6 мм, со схемой распределения 44, питание от сети 110 В переменного тока, для работы в холодном и умеренном климате:
Гидрораспределитель ВЕ6.44.В110
