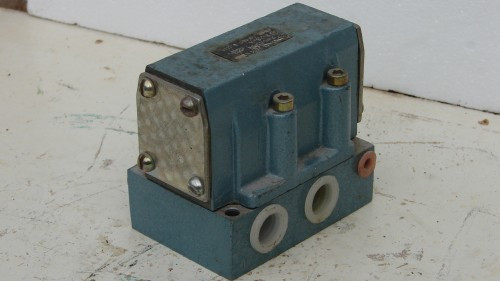

Пневмораспределитель В63-14А-01
- В наличии
- Оптом и в розницу
от 1 000 грн
Показать оптовые цены+380 (67) 755-66-71
- +380 (66) 207-16-86
возврат товара в течение 14 дней по договоренности
Пневмораспределитель В63-14А-01В наличии
от 1 000 грн
Описание
Пневмораспределители В63 с пневмоуправлением, резьбовое исполнение
|
Пневмораспределители В63 13А, В63 14А, В63 15А, В63 23А, В63 24А, В63 25А, В63 33А, В63 34А по ТУ2-053-1633—83 с резьбовым присоединением к пневмолиниям, четырехлинейные двухпозиционные с пневматическим одно- и двухсторонним управлением, пружинным или пневматическим возвратом, предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
В качестве распределительного органа используется плоский притертый золотник 1 (см. рисунок ниже), связанный с поршнем 2, размещенным в корпусе 3. Корпус с двух сторон закрыт крышками 4. Золотник прижат к основанию 5, в котором выполнены каналы для прохода сжатого воздуха.
Перемещение поршня, а вместе с ним и золотника, из одного крайнего положения в другое пневмораспределителей В63-13А, В63-14А, В63-15А с двусторонним пневматическим управлением осуществляется при подаче давления управления поочередно под торцы поршня через каналы (12) или (14). В одном из крайних положений золотника канал питания (1) сообщается с выходным каналом (2), а выходной канал (4) отсечен от канала питания и сообщается с атмосферным каналом (3). В другом крайнем положении золотника канал питания (1) сообщается с выходным каналом (4), а выходной канал (2) — с атмосферным каналом (3).
В пневмораспределителях В63-23А, В63-24А, В63-25А с односторонним пневматическим управлением при подаче давления питания в канал (1) сжатый воздух через сверления в поршне проходит в полость а и, воздействуя на дополнительный плунжер 6, перемещает поршень в положение, показанное на рисунке. В другое крайнее положение поршень перемещается при подаче давления управления в канал (14). При снятии управляющего сигнала поршень возвращается в исходное положение.
В пневмораспределителях В63-33А, В63-34А, В63-35А с односторонним пневматическим управлением возврат поршня в исходное положение осуществляется механическим усилием возвратной пружины.
|
Основные характеристики распределителей В 63
| Параметр | Нормы для типоразмеров | |||||
| В63-13 | В63-14 | В63-33 | В63-34 | В63-15 | В63-25 | |
| Условный проход, мм | 10 | 16 | 10 | 16 | 20 | 20 |
| Присоединение к пневмолиниям | Резьбовое | |||||
| Параметры резьбового присоединения | K 3/8" | K 1/2" | K 3/8" | K 1/2" | K 3/4" | K 3/4" |
| Номинальное / минимальное давление, МПа | 0,63 / 0,25 | |||||
| Минимальное давление управления, МПа, не более | 0,16 | 0,16 | 0,25 | 0,25 | 0,16 | 0,1+ 0,5Рпит |
| Пропускная способность Кv, м³/мин, не менее | 1,9 | 2,8 | 1,9 | 2,8 | 5,0 | 5,0 |
| Максимальное число срабатываний в минуту | 250 | |||||
| Полный 90%-ный ресурс не менее, циклов | 10 000 000 | |||||
| 90%-ная наработка распределителя до отказа не менее, циклов | 2 500 000 | |||||
| Масса, кг | 1,45 | 1,45 | 1,4 | 1,4 | 2,5 | 2,5 |
Распределители В63-13А, В63-14А, В63-15А, В63-23А, В63-24А, В63-25А, В63-33А, В63-34А работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло.
Структура условного обозначения пневмораспределителей В63
| В63 | - | 1 | 3А | УХЛ |  |
4 | |||
|
|
Категория размещения по ГОСТ 15150 (4)
|
||||||||
 |
|||||||||
|
Климатическое исполнение по ГОСТ 15150 (УХЛ, О)
|
|||||||||
 |
|||||||||
|
Условный проход: 3- 10мм; 4 - 16мм; 5 - 20мм.
|
|||||||||
 |
|||||||||
|
Способ управления: 1 - двухстороннее управление; 2 - одностороннее управление и пневматический возврат; 3 - одностороннее управление и пружинный возврат.
|
|||||||||
 |
|||||||||
|
Пневмораспределитель с пневматическим управлением
|
|||||||||
Габаритные и присоединительные размеры пневмораспределителей В63
(резьбовое присоединение)
| Обозначение | D | do | A1 | A2 | A3 | A4 | A5 | A6 | d | B | H | H1 | H2 | H3 | L | L1 |
| Пневмораспределитель В63-13А | K3/8" | K1/8" | 23,5 | 38 | 8 | 8 | 91 | 59 | 7 | 72 | 89,5 | 14,5 | 20,5 | 28,5 | 122 | 104 |
| Пневмораспределитель В63-14А | К1/2" | К1/8" | 23,5 | 38 | 8 | 8 | 91 | 59 | 7 | 72 | 89,5 | 14,5 | 20,5 | 28,5 | 122 | 104 |
| Пневмораспределитель В63-15А | К3/4" | К1/8" | 27,5 | 50 | 9,5 | 9,5 | 117 | 77 | 9 | 90 | 109 | 19 | 30 | 38 | 145 | 130 |
| Пневмораспределитель В63-25А | К3/4" | К1/8" | 27,5 | 50 | - | 9,5 | 117 | 77 | 9 | 90 | 1095 | 19 | 30 | 38 | 145 | 130 |
| Пневмораспределитель В63-33А (В63-23А) | К3/8" | К1/8" | 23,5 | 38 | - | 8 | 91 | 59 | 7 | 72 | 89,5 | 14,5 | 20,5 | 28,5 | 122 | 104 |
| Пневмораспределитель В63-34А (В63-24А) | К1/2" | К1/8" | 23,5 | 38 | - | 8 | 91 | 59 | 7 | 72 | 89,5 | 14,5 | 20,5 | 28,5 | 122 | 104 |
Пример записи условного обозначения распределителя четырехлинейного, с пневматическим односторонним управлением и пружинным возвратом, условным проходом 10 мм с резьбовым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:
- В63-33А УХЛ4 ТУ2-053-1633-83;
- то же, с пневматическим двусторонним управлением, условным проходом 20 мм с резьбовым присоединением пневмолиний, климатического исполнения О, категории размещения 4:
- В63-15А О4 ТУ2-053-1633-83.
Пневмораспределители В63 с пневмоуправлением, стыкового присоединения
|
Пневмораспределители В63-14А-01, В63-15А-01, В63-25А-01, В63-24А-01, В63-34А-01 со стыковым присоединением к пневмолиниям, четырехлинейные двухпозиционные с пневматическим одно- и двухсторонним управлением, с пружинным или пневматическим возвратом золотника предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
Конструкция распределителей В63 14А 01, В63 15А 01, В63 24А 01, В63 34А 01 аналогична конструкции и принципу действия пневмораспределителей В63 резьбового присоединения. Отличие в конструкциях пневмораспределителей состоит только в способе присоединения - посредством переходной плиты (отверстия на пневмораспределителе снизу).
|
Основные характеристики пневмораспределителя В63 стыкового присоединения
| Параметр | Нормы для типоразмеров | |||
| Пневмораспределитель В63-14А-01 | Пневмораспределитель В63-34А-01 | Пневмораспределитель В63-15А-01 | Пневмораспределитель В63-25А-01 | |
| Условный проход, мм | 16 | 16 | 20 | 20 |
| Номинальное / минимальное давление, МПа | 0,63 / 0,25 | |||
| Минимальное давление управления, МПа, не более | 0,16 | 0.25 | 0.16 | 0,1 + 0,5Рпит |
| Пропускная способность Кv, м³/мин, не менее | 2,8 | 2,8 | 5,0 | 5,0 |
| Максимальное число срабатываний пневмораспределителя в минуту | 250 | |||
| Масса, кг | 1,2 | 1,15 | 2,1 | 2,05 |
Пневмораспределители В63 14А 01, В63 15А 01, В63 25А 01, В63 24А 01, В63 34А 01 работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80 и содержащем распыленное масло.
Структура условного обозначения пневмораспределителей В 63
| В63 | - | 2 | 5А | - | 01 |  |
УХЛ4 | ||
|
|
Климатическое исполнение по ГОСТ 15150 (УХЛ4, О4)
|
||||||||
 |
|||||||||
|
Присоединение пневмолиний - стыковое
|
|||||||||
 |
|||||||||
|
Условный проход: 4 - 16мм; 5 - 20мм.
|
|||||||||
 |
|||||||||
|
Способ управления: 1 - двухстороннее управление; 2 - одностороннее управление и пневматический возврат; 3 - одностороннее управление и пружинный возврат.
|
|||||||||
 |
|||||||||
|
Пневмораспределитель с пневматическим управлением
|
|||||||||
Габаритные и присоединительные размеры пневмораспределителей В63
Пример записи условного обозначения распределителя четырехлинейного, с пневматическим двусторонним управлением, условным проходом 16 мм со стыковым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:
- В63-14А-01 УХЛ4 ТУ2-053-1633-83;
- то же, с односторонним управлением и пневматическим возвратом, условным проходом 16 мм со стыковым присоединением пневмолиний, климатического исполнения О, категории размещения 4:
- В63-24А-01 О4 ТУ2-053-1633-83.
Характеристики
| Основные | |
|---|---|
| Соединение | Резьбовое |
Информация для заказа
- Цена: от 1 000 грн
