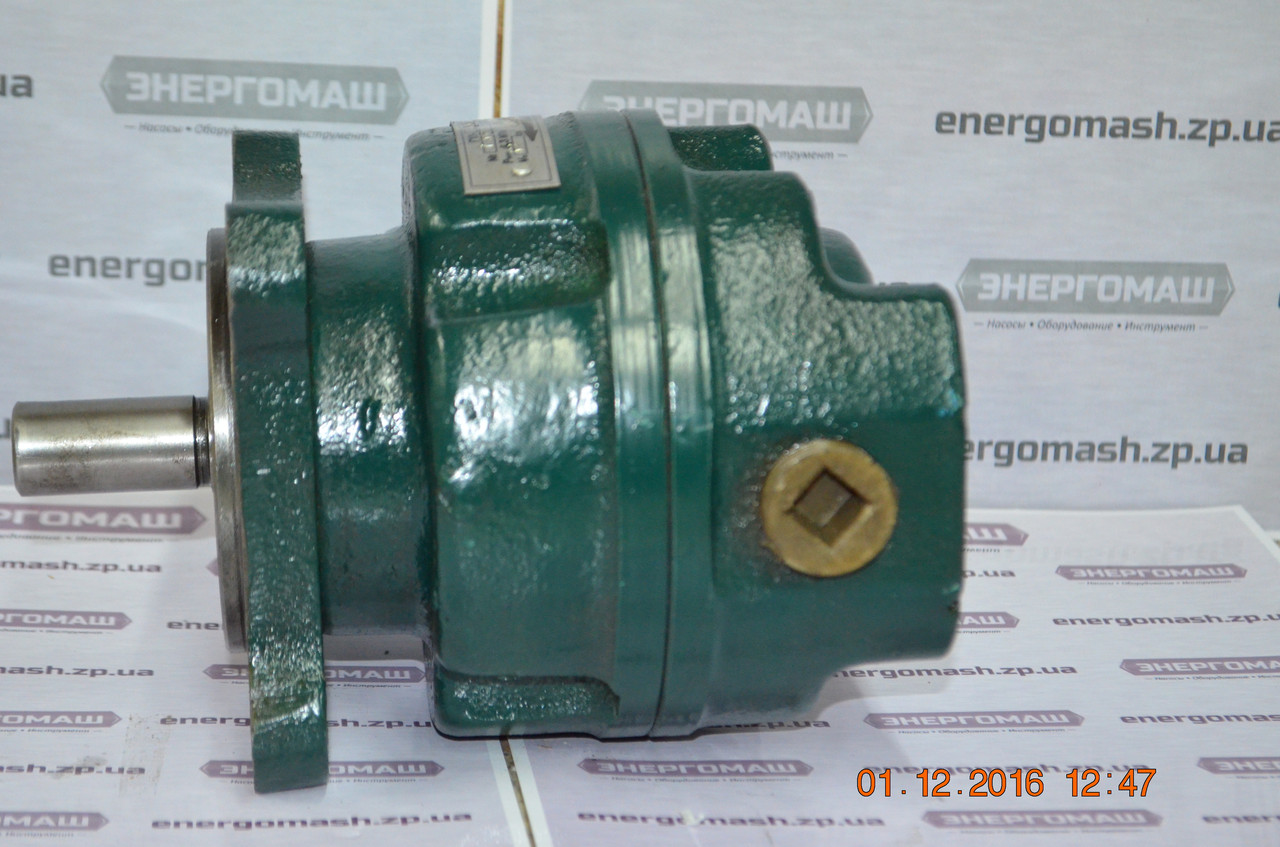

Насос БГ12-21АМ пластинчатый (лопастной) однопоточный (габарит1)

Насосы пластинчатые БГ12-21(А)М, БГ12-22(А)М, БГ12-23(А)М, БГ12-24(А)М, БГ12-25АМ однопоточные нерегулируемые первого и второго габарита с постоянным направлением потока масла предназначены для подачи под давлением чистого минерального масла в гидросистемы станков и других машин.

Насосы изготавливаются однопоточные (БГ12-2...М) и двухпоточные . Двухпоточные насосы предназначены для подачи под давлением минерального масла двумя независимыми потоками.

Рабочее давление насосов 12,5 МПа (пиковое 14 МПа). Насосы работают на чистых минеральных маслах вязкостью от 17 до 400 сСт при температуре масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С. Масло, поступающее в насос, должно быть отфильтровано от частиц размерами более 0,025 мм.

Направление вращения вала насоса правое. По особому заказу насосы могут изготавливаться с левым направлением вращения вала. В заказе следует указать типоразмер насоса и направление вращения вала.

Например, для насоса правого вращения — БГ12-23АМ, для насоса левого вращения — БГ12-23АМ лев.

 1. Структура условного обозначения БГ12-2...(А)М

12   БГ12-2 - 2А   М   УХЛ4                   УХЛ4 = климатическое исполнение и категория размещения. М = исполнение (модернизированный). Типоразмер и подача насоса: Первый габарит: 1, 1А, 2, 2А, 3, 3А (см. таблицу 2 ниже); Второй габарит: 4А, 4, 5А (см. таблицу 2 ниже) БГ12-2 = серия насосов пластинчатых. 5, 8, 12, 18, 25, 35 = пластинчатый насос двухпоточный .

2. Характеристики однопоточных насосов БГ12-2...М

Модель насоса	БГ12-21АМ	БГ12-21М	БГ12-22АМ	БГ12-22М	БГ12-23АМ	БГ12-23М	БГ12-24АМ	БГ12-24М	БГ12-25АМ
Давление на выходе ном. / макс., кгс/см²	125 / 140
Давление на входе, кгс/см²	±0,2
Рабочий объем, см³	5	8	12,5	16	20	25	45	56	80
Частота вращения ном. / макс. / мин., об/мин	1500 / 1800 / 1200
Подача, л/мин	5,4	9	14,6	19,4	25,5	33	56	73,9	108
Номинальная мощность, кВт	2	3,06	4,6	5,65	6,94	8,45	15,1	19,6	26
Масса насоса, кг	9,2						22

 3. Размеры насосов БГ12-21(А)М, БГ12-22(А)М, БГ12-23(А)М (первый габарит)

Пример условного обозначения при заказе насоса пластинчатого нерегулируемого с номинальным рабочим объёмом 56 см³, номинальной подачей 70 л/мин и номинальным рабочим давлением на выходе 12,5 МПа:
Насос БГ12-25АМ УХЛ4.
